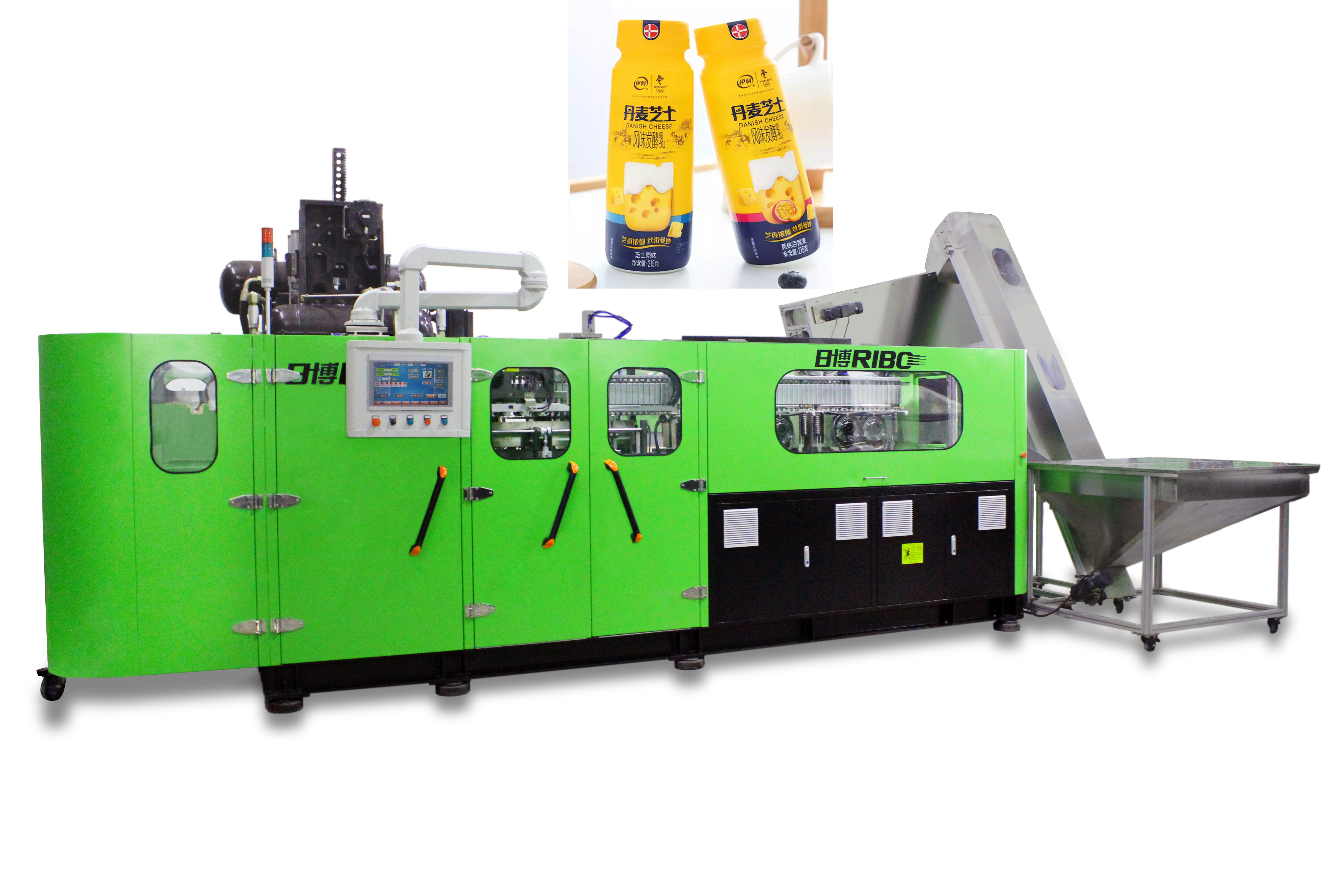

Machine en plastique automatique 14000bph-8800bph de soufflage de corps creux de rendement élevé pour des boissons d'énergie



Introduction de machine de série de R



I. Summary



Machine électrique linéaire de soufflage de corps creux de bouteille d'ANIMAL FAMILIER de série de R la pleine est un ventilateur automatique à grande vitesse d'ANIMAL FAMILIER conçu et développé



avec la technologie de soufflement de la bouteille la plus avancée actuellement, les avantages dont peut être décrit comme rapide, stable,



coffre-fort purposed et environnemental simple et général. Il s'applique principalement dans des conteneurs d'ANIMAL FAMILIER de soufflage de corps creux pour l'eau, boisson,



jus, etc. La machine rapporte abondamment avec le rendement élevé. La capacité de chaque cavité a été grimpée jusqu'à 2600bph quand



la taille de bouteille est égale à ou moins que la bouteille 600ml respectivement, qui peut répondre aux exigences à extrémité élevé de client.



Équipé du système automatique de chargement de préformation, la machine fonctionne entièrement automatiquement avec à représentation cohérente et grande vitesse,



sans interférence de tout opérateur pendant les processus entiers. En conséquence, la possibilité de la contamination peut être réduite



manifestement, qui assure la qualité des produits.



II. représentation et caractéristiques de machine



Application de système servo de PLC :



Système adopté de contrôleur de mouvement d'Omron (type de module d'intégration), utilisant le système de PTO (module de positionnement servo) pour haut



la vitesse plaçant, capteurs de proximité recherchent la localisation d'objectifs orbitale, envoyant les signaux ultra-rapides au système servo.



la position de la voie est détectée en ligne par l'encodeur rotatoire de haute précision qui intégré le moteur servo, renvoyant



les informations au système de contrôle, en conclusion, positionnement ultra-rapide est faites en plaçant le module.



Application du moteur servo



Le mécanisme de mouvement de moule : A adopté le moteur servo pour relier le réducteur de transmission, système de transmission synchrone est



adopté pour accomplir l'échange à travers le mouvement des deux mécanismes de charnière des deux côtés du moule a transporté par deux



tiges de tringlerie respectivement. De cette façon, le moule deux tenant des plats dans le mouvement moyen à l'opposé ou vers l'un l'autre, qui est



généralement connu comme ouverture et fermeture de moule. La roue de transport conduite par le moteur servo fait les ronds dans le sens horaire



sans interruption, réduisant l'impact de puissance et le port, fait le moule maintenant plus sans à-coup. Chaque rond mène à a



cycle complet de moule tenant le mouvement de plats------ouvert et étroit. Également le verrouillage de moule suralimenté par air à haute pression



on applique le mécanisme qui polit l'impact entre les plats de moule et protège effectivement des moules. En outre, il aide à



réduisez la visibilité de séparer des lignes sur les bouteilles de finition. Le mécanisme entraîné par un moteur électrique servo de mouvement de moule est conçu et



créé sur l'analyse de simulation de construction rigide, qui s'assure que les séries des mouvements de moule sont simples, précis,



cohérent et rapide, faisant à durée de cycle 0.2~0.4 seconde.



les PCs ★8 des rails de guide superhard d'alliage sont choisis pour porter les deux plats mobiles de moule (l'autre machine de soufflement linéaire



fabricants dans domestique tous les PCs de l'utilisation 4). Le poids des plats mobiles de moule est divisé aux deux rails à une taille,



l'effort est moitié de l'autre machine de conception d'autres fabricants. D'ailleurs, les deux guides sont attachés entre eux, faisant



ils plus résistants pour porter et plus précis dans le positionnement. Pèse du plat mobile de moule est au sujet de 350kg, mais dans



l'absence des forces externes, le calibre mobile peut être poussée par un doigt simple (l'équipement se déplace plus efficacement). Dans



addition, le moteur servo et de transmission de réducteur mouvement toujours dans la même direction en cours de s'ouvrir et se fermer (autre



des fabricants dans domestique, leur machine est adoptés la rotation en avant et inverse 180 degrés pour réaliser le moule



s'ouvrir et se fermer) pour assurer la durée de vie plus longue du moteur servo et du réducteur de transmission.



La préformation alimentant et préformer le mécanisme de transfert de supports de chauffage : Le chauffage de alimentation de molette et de préformation de préformation



le mécanisme de transfert de supports sont conduits par le type synchrone étape de tringlerie de ceinture de moteur servo d'entraînement. Pour le chauffage rotatoire de préformation



le système, les supports de chauffage de préformation est commandé par le moteur variable de fréquence, préformations (le cou de préformation est vers le haut) sont 360



de degré le chauffage rotatoire ininterrompu, lancement de chauffage de préformation de 38mm, plus de préformations sont ininterrompu chauffés dans la même chose



distance, qui améliore l'efficacité et l'économie d'énergie au-dessus de 50%. Le même moteur servo est utilisé pour fonctionner synchroniquement



sur une voie de glissière pour tourner le positionnement ultra-rapide de progression pour simplifier la structure, qui rend la voie de progression rapide



et stable, raccourcissez la durée de cycle de production et améliorez considérablement l'efficacité de production.



Exécutez après mécanisme lancement passionné/variable : Ce mechanisam est adopté le moteur servo pour relier la vis



directement, la vis tourne un rond, le lancement a été changé de 38mm en 96mm directement, qui assure à grande vitesse et précis



effectuez la manipulation entre le mécanisme deux.



la pièce de lancement variable de ★The adopte la vis superbe-dure d'alliage avec la recherche et développement complètement indépendante,



la dureté de la surface 2mm Rockwell peut atteindre plus de 68 degrés, et le degré doux de degré et d'usage-résistance de vis



mènent absolument dans l'industrie, et la vie de service d'esthétique industrielle de la vis peut atteindre plus de 15 ans.



Système de transfert de préformation avec les pinces et le mécanisme de -alimentation de bouteille : Les préformations de chauffage introduisent dans le soufflage de corps creux



et la sortie de finition de bouteilles conduite par le même moteur servo et la ceinture synchrone, pour assurer la grande vitesse et



précis pour ces deux mouvements.



Le mécanisme s'étendant (en bas de l'étirage) : les tiges s'étendantes sont conduites par un moteur servo d'un seul trait, qui assure



le synchronicity du mouvement des tiges et le facilite pour faire l'ajustement avant la production. (Après avoir échangé le coup



le moule, le facilite beaucoup pour ajuster la taille d'étirer des tiges, doit juste entrer les données sur l'écran tactile, au lieu de



faire l'ajustement par le manuel.)



Application de système de chauffage thermostatique



Le système de contrôle modularisé est utilisé dans le four thermostatique de chauffage de blanc de flacon, pour lequel utilisez les lampes infrarouges et le réflecteur



préformation de chauffage. Après établissement de la valeur de la température, l'équipement peut automatiquement ajuster la tension de sortie selon



taux sans être affectée par fluctuation de tension et changement de température environnemental. En même temps, il est également refroidi par



air de circulation commandé par le convertisseur de fréquence, qui peut effectivement garantir la température et la constante de chauffage internes



la température des fours de chauffage, et faire la surface de chaque préformation et de sa température interne a uniformément chauffé.



D'ailleurs, la bouteille tourne 360 degrés dans les fours de chauffage, de sorte que chaque côté de la préformation puisse être chauffé également, qui



améliore le rendement de la bouteille enflée et la gamme d'adaptabilité des préformations à parois épaisses.



L'application du plein régulateur de tension en circuit fermé dans le système de chauffage de préformation :



La température des fours de chauffage sont commandées par le plein régulateur de tension en circuit fermé (avec le retour) qui



indépendamment développé par la société de RiBo. Le contrôleur détecte et ajuste la tension de sortie (valeur réglée) au balayage



fréquence de 100 fois par seconde (assurez l'exactitude de stabilité de tension de ±0.5V), afin de réaliser l'effet également de la tension



sortie et résoudre le problème de l'effet thermique instable provoqué par la fluctuation de la chaleur de l'élément de chauffe (lampes) due au



fluctuation de tension de l'alimentation d'énergie. En outre, le système de contrôle en circuit fermé agit l'un sur l'autre et coopère avec l'original



le système constant du contrôle de température des fours de chauffage, améliorant considérablement la fluctuation de température de chauffage a causé par



changement de température environnemental. Par l'application de la technologie ci-dessus dans la machine de soufflement de bouteille, le chauffage



l'uniformité et la stabilité de chaque préformation tendent à être complètement cohérentes, qui assure finalement la stabilité et l'uniformité du



effet de soufflement de bouteille de chaque cavité. Cette unité en circuit fermé a plus loin amélioré la représentation globale du soufflement de bouteille



équipement.



La machine est équipée de la détection de la température de préformation à l'extrémité du dernier four de chauffage, si la température de préformation



n'atteint pas la température de soufflement, les préformations entrant dans le soufflage de corps creux mais aucun soufflement, sauvant l'air.



III. représentation et avantages



interface homme-machine d'i.The il est facile utiliser. Tout est informatisé, y compris l'ajustement de la température et la préformation



distribution.



II. Le panneau mobile indépendant d'opération, rendent l'opération plus commode et flexible.



III. Préformez déchiffrer, chargement, bouteille manipulant et passants commande sont tous actionnés par le manipulateur d'acier inoxydable automatiquement



sans deuxième contamination.



le ★It est également équipé d'un dispositif de récupération de baisse de préformation (la préformation lâchée est récupérée dans la trémie de préformation) et



dispositif supplémentaire de tampon pour empêcher des dommages provoqués en frappant la préformation en tombant vers le bas.



iv. Au cours du processus du système de alimentation de préformation automatique d'embryon, chaque canal de préformation a la détection photoélectrique,



commandez l'action du moteur supérieur et le cylindre médian, assurent la distribution uniforme de la préformation dans chaque embryon



creusez des rigoles, et ayez la fonction d'alarmer la pénurie matérielle.



v. Le circuit de refroidissement de refroidissement de circulation aussi bien que la fan avec le convertisseur commandé peuvent protéger le cou de bouteille contre



déformation quand la préformation est chauffée.



vi. L'appareil de chauffage homothermal adopte la réflexion automatique et la boucle bloquée ajustant le système qui a la puissance a fourni constamment



dans la proportion, non affectée par la fluctuation de la tension. La chaîne de transport est sous peu lancée et paratactique, à la laquelle aide



réalisez la consommation de chauffage lent et de puissance faible. En conséquence, la préformation peut être chauffée également et facile à souffler.



vii. L'installation placée des moules permet pour changer des moules facilement d'ici une heure, l'opérateur a besoin seulement à



le support au sol peut finir ce travail, aucun besoin de se tenir sur le cadre de machine, la sécurité pour la personne est beaucoup plus haut.



viii. Toutes les parties critiques que nous employons pour les machines, telles que les composants électriques et pneumatiques, moteur servo, etc., sont célèbres



pièces marquées importées du Japon, des Etats-Unis et l'Europe, qui assure la stabilité et la longue durée de nos équipements.



IX. La valve de soufflement à haute pression est équipée du dispositif de la conversion en air de basse pression, qui peut assurer la normale



conversion sans air de basse pression. La machine est équipée du dispositif à haute pression de récupération d'air, en cours de bouteille



la production de soufflement, l'air à haute pression peut recoveried et employée pour le pré-coup de cylindres.



IV. entretien facile



Le système servo de contrôleur d'Omron (contrôleur de mouvement, modulaires) est relié à la machine par l'intermédiaire de la communication particulière



câbles. L'utilisateur peut contrôler toutes les actions de la machine par le contrôleur de mouvement. Une fois que la machine a un défaut,



l'interface homme-machine fournira les signaux d'alarme et le rapport de diagnostic de défaut à l'opérateur, l'opérateur peut rapidement trouver



cause du défaut et dépanner dès que possible par l'affichage de défaut.



Le ★ si la bouteille est bloquée/plein dans le convoyeur d'air, la fonction des préformations de alimentation d'arrêt automatique peut être placé dans le programme



par la détection photoélectrique.



★ si les arrêts de machine à emballer ensuite (telle que la machine de remplissage, la machine labling, l'ect) fonctionnant pendant le long temps, le chauffage



la lampe peut être placée avec la fonction de réduire automatiquement la température, consommation d'électricité économisante et éviter l'excessif



la chaleur dans les fours de chauffage de préformation et les supports de préformation. (La température de chauffage peut être ajustée sur l'écran tactile)



la pièce de transition de ★The entre le dernier four de chauffage de préformation et le système de lancement variable est équipée de photoélectrique



dispositif de détection et de protection. Quand le transfert de préformation n'est pas en place, la machine de soufflement de bouteille s'arrêtera automatiquement,



effectivement protection des composants du système de lancement variable.



des parties fondamentales de ★The de la machine sont équipées de la lubrification automatique centralisée.



V. Safety



Les pièces de échange de la machine de soufflement de bouteille sont équipées des dispositifs de protection et des panneaux d'avertissement.



i. La sécurité des opérateurs



La machine est totalement incluse avec la porte fiable parfaite de sécurité et est également équipée du plat antidérapage en aluminium sur le principal



surface, qui peut assurer la sécurité des opérateurs au plus grand degré.



ii. La sécurité de la machine



La technique de détection de points multiples est adoptée pour assurer le fonctionnement sûr du système de positionnement, le système de fixage



et le système s'étendant au plus grand degré.
