Cavité de soufflement de la machine 6 de la bouteille 110KW en plastique garantie de 1 an

Basse machine économiseuse d'énergie de soufflage de corps creux de bouteille de bouteille d'ANIMAL FAMILIER de coût de production pour la bouteille d'eau/la bouteille boissons d'énergie

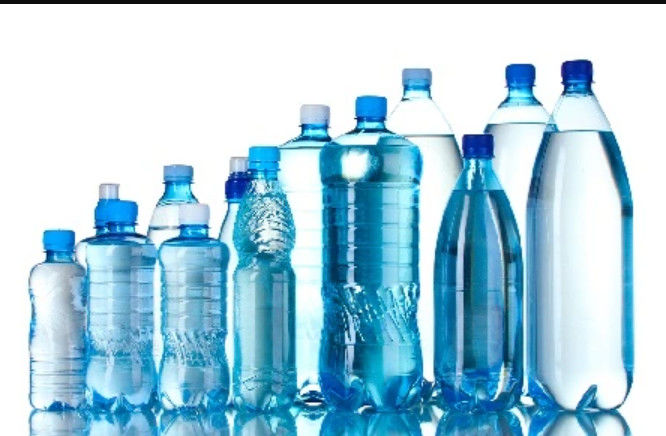

Cette série est très utilisée pour faire la bouteille d'ANIMAL FAMILIER pour l'eau potable, boisson non alcoolisée carbonatée, boisson moyenne de remplissage de la température, lait, huile de table, nourriture, ect quotidien de produit chimique ......

Introduction de machine de série de R

I. Summary

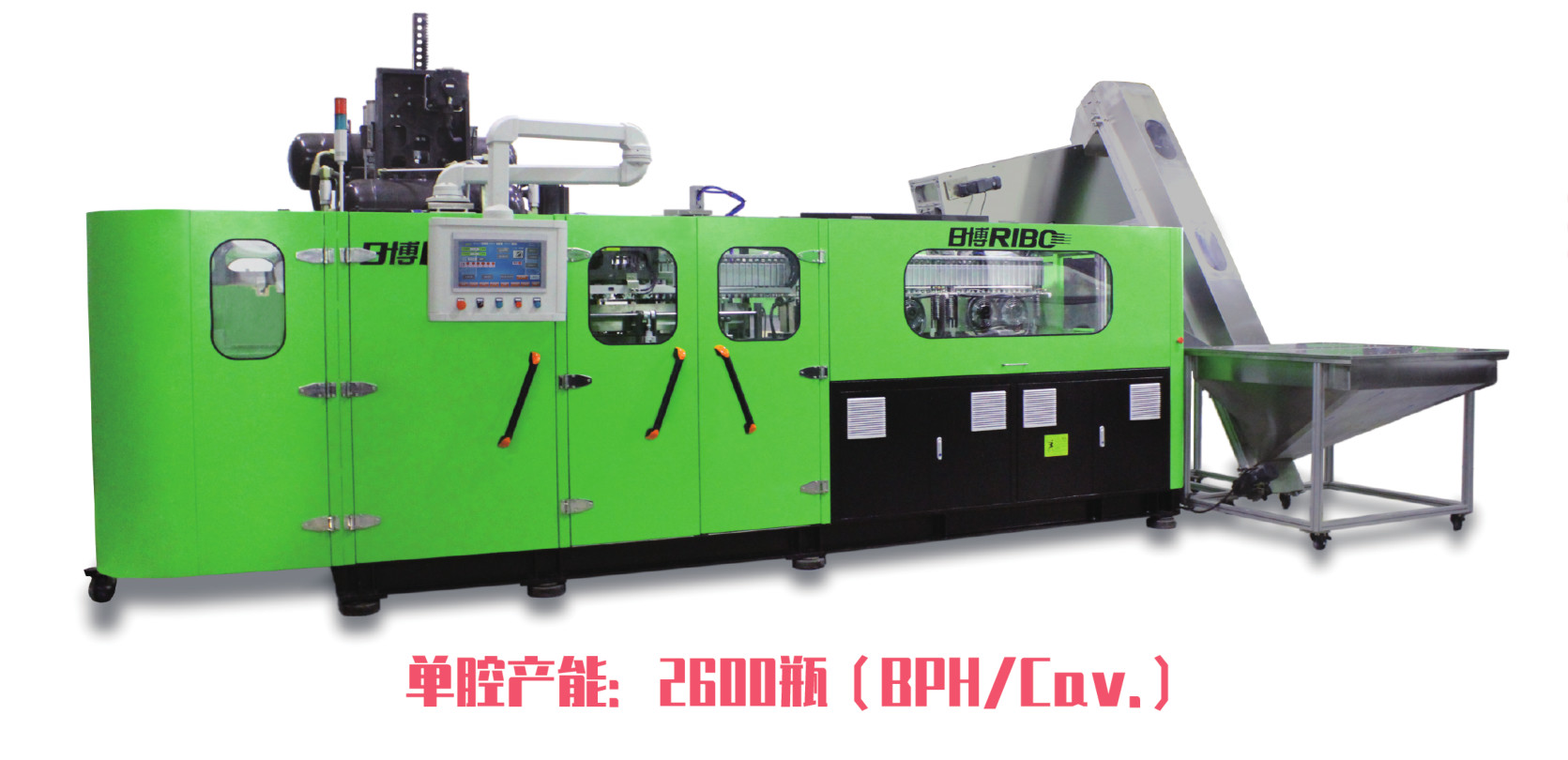

Machine électrique linéaire de soufflage de corps creux de bouteille d'ANIMAL FAMILIER de série de R la pleine est un ventilateur automatique à grande vitesse d'ANIMAL FAMILIER conçu et développé avec la technologie de soufflement de la bouteille la plus avancée actuellement, les avantages dont peut être décrit en tant que coffre-fort purposed et environnemental rapide, stable, simple, général. Elle s'applique principalement dans des conteneurs d'ANIMAL FAMILIER de soufflage de corps creux pour l'eau, la boisson, le jus, etc. La machine rapporte abondamment avec le rendement élevé. La capacité de chaque cavité a été grimpée jusqu'à 2600bph quand la taille de bouteille est égale ou moins qu'à 0.55L respectivement, qui peut répondre aux exigences à extrémité élevé de client. Équipé du système automatique de chargement de préformation, la machine fonctionne entièrement automatiquement avec à représentation cohérente et grande vitesse, sans interférence de n'importe quel opérateur pendant les processus entiers. En conséquence, la possibilité de la contamination peut être réduite manifestement, qui assure la qualité des produits.

II. développement des technologies

Application de système servo de PLC :

Le système adopté de contrôleur de mouvement d'Omron (type de module d'intégration), utilisant le système de PTO (module de positionnement servo) pour le positionnement ultra-rapide, des capteurs de proximité recherchent la localisation d'objectifs orbitale, envoyant les signaux ultra-rapides au système servo. La position de la voie est détectée en ligne par l'encodeur rotatoire de haute précision intégré le moteur servo, renvoyant aux informations au système de contrôle, en conclusion, le positionnement ultra-rapide est effectuée en plaçant le module.

Application du moteur servo

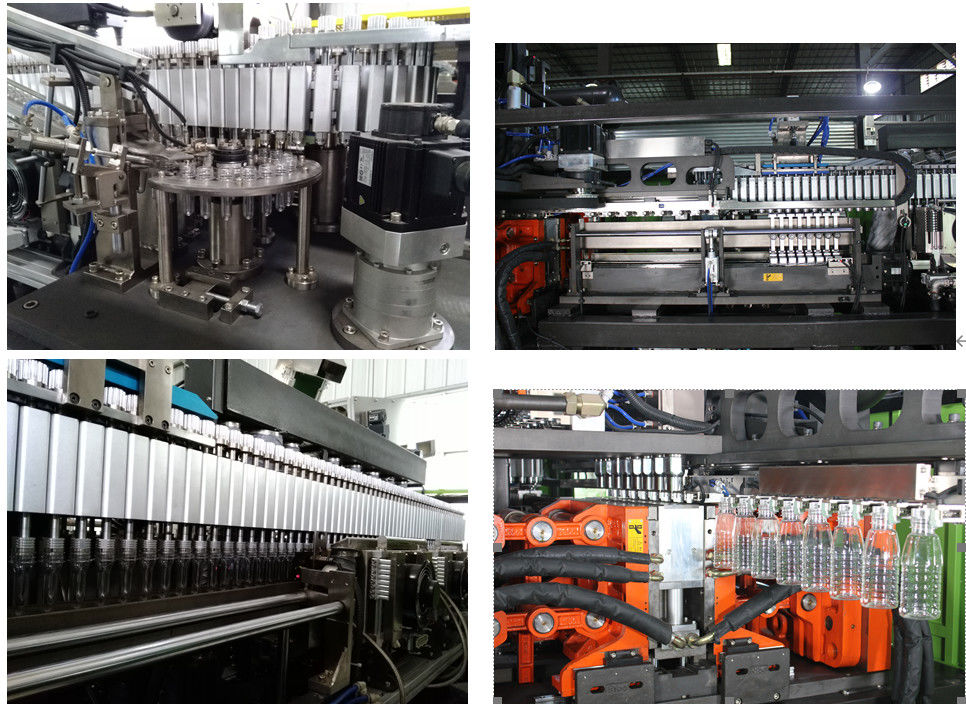

Le mécanisme de mouvement de moule : A adopté le moteur servo pour relier le réducteur de transmission, système de transmission synchrone est adopté pour accomplir l'échange à travers le mouvement des deux mécanismes de charnière des deux côtés du moule transporté par deux tiges de tringlerie respectivement. De cette façon, le moule deux tenant des plats dans le mouvement moyen à l'opposé ou vers l'un l'autre, qui est généralement connu comme ouverture et fermeture de moule. La roue de transport conduite par le moteur servo fait les ronds dans le sens horaire sans interruption, réduisant l'impact de puissance et le port, fait le moule maintenant plus sans à-coup. Chaque rond mène à un cycle complet de moule tenant le mouvement de plats------ouvert et étroit. Également on applique le dispositif de verrouillage suralimenté parair à haute pression de moule qui polit l'impact entre les plats de moule et protège effectivement des moules. En outre, il aide à réduire la visibilité de séparer des lignes sur les bouteilles de finition. Le mécanisme entraîné par un moteur électrique servo de mouvement de moule est conçu et créé sur l'analyse de simulation de construction rigide, qui s'assure que les séries des mouvements de moule sont simples, précises, homogènes et rapides, faisant à durée de cycle 0.2~0.4 seconde.

desPCsdu ★8desvoies de guidageduressuperbesd'alliagesont choisispourporterdeuxmouldplatesmobiles(lesautresfournisseursdesoufflementdemachinedebouteilleutilisentseulement4PCs. ). Lepoidsdesdeuxunilatérauxetdevoies de guidageunelatéralesest partagéparlemouldplatemobile, quiestmoitiéde laforcedesvoies de guidaged'autresfabricants. Etlesdeuxrailsdeguidesont attachésentre eux, unpositionnementplus résistant à l'usureetplus précis. Lecalibremobilepèseau sujetde350kg, etilpeutêtre pousséparunemainsansforceexterne(l'efficacitédemouvementde l'équipementestplus haute). Etlemoteurservoetleréducteuren cours d'ouverturedemouleetfermeturedumouvementd'équipementtoujoursdanslamêmedirection(d'autresfabricantsdomestiquessontparleforewardetlarotationinversepour réaliserl'ouvertureetlafermeturedemoule), d'assurerladurée de viedumoteurservoetduréducteurestplus long.

La préformation alimentant et préformer le mécanisme de transfert de supports de chauffage : Les supports de alimentation de chauffage de molette et de préformation de préformation mécanisme de transfert sont conduits par le type synchrone étape de tringlerie de ceinture de moteur servo d'entraînement. Pour le système de chauffage rotatoire de préformation, les supports de chauffage de préformation est commandés par le moteur variable de fréquence, les préformations (le cou de préformation est vers le haut) sont chauffage rotatoire de 360 degrés ininterrompu, lancement de chauffage de préformation de 48mm, plus de préformations sont ininterrompu chauffées sur la même distance, qui améliore l'efficacité et l'économie d'énergie au-dessus de 40%. Le même moteur servo est utilisé pour fonctionner synchroniquement sur une voie de glissière pour tourner le positionnement ultra-rapide de progression pour simplifier la structure, qui rend la voie de progression rapide et stable, raccourcissent la durée de cycle de production et pour améliorer considérablement l'efficacité de production.

Exécutez après mécanisme lancement passionné/variable : Ce mechanisam est adopté le moteur servo pour relier la vis directement, la vis tourne autour, le lancement a été changé de 38mm en 105mm directement, la structure a été changée pour s'assurer qu'à grande vitesse et précis effectuez la manipulation entre le mécanisme deux.

le ★At la partie variable, recherche et développement complètement indépendante adoptée de séparation dure superbe de vis d'alliage, dureté de la surface 2mm Rockwell peut atteindre 68 degrés ou plus, et le degré doux de vis, degré résistant à l'usure dans l'industrie mène absolument, la vie de service d'esthétique industrielle peut atteindre plus de 15 ans.

Système de transfert de préformation avec les pinces et le mécanisme de -alimentation de bouteille : Préformations de chauffage livrant dans le soufflage de corps creux et la -alimentation de finition de bouteilles conduits par le même moteur servo et la ceinture synchrone, pour assurer l'à grande vitesse et précis pour ces deux mouvements.

Le mécanisme s'étendant (en bas de l'étirage) : les tiges s'étendantes sont conduites par un moteur servo d'un seul trait, qui assure le synchronicity du mouvement des tiges et le facilite pour faire l'ajustement avant la production. (Après avoir échangé le soufflage de corps creux, le facilite beaucoup pour ajuster la taille d'étirer des tiges, doivent juste entrer les données sur l'écran tactile, au lieu de faire l'ajustement par le manuel.)

Application de système de chauffage thermostatique

Le système de contrôle modularisé est utilisé dans le four thermostatique de chauffage de blanc de flacon, qui utilisent les lampes infrarouges et le réflecteur pour la préformation de chauffage. Après établissement de la valeur de la température, l'équipement peut automatiquement ajuster la tension de sortie selon le taux sans être affectée par fluctuation de tension et changement de température environnemental. En même temps, il est également refroidi en circulant l'air commandé par le convertisseur de fréquence, qui peut effectivement garantir la température de chauffage interne et la température constante des fours de chauffage, et faire la surface de chaque préformation et sa température interne a uniformément chauffé. D'ailleurs, la bouteille tourne 360 degrés dans les fours de chauffage, de sorte que chaque côté de la préformation puisse être chauffé également, qui améliore le rendement de la bouteille enflée et la gamme d'adaptabilité des préformations à parois épaisses.

L'application du plein régulateur de tension en circuit fermé dans le système de chauffage de préformation :

La température des fours de chauffage sont commandées par le plein régulateur de tension en circuit fermé (avec le retour) qui s'est indépendamment développé par la société de RiBo. Le contrôleur détecte et ajuste la tension de sortie (valeur réglée) à la fréquence de balayage de 100 fois par seconde, afin de réaliser l'effet également de la sortie de tension et résoudre le problème de l'effet thermique instable provoqué par la fluctuation de la chaleur de l'élément de chauffe (lampes) due à la fluctuation de tension de l'alimentation d'énergie. En outre, le système de contrôle en circuit fermé agit l'un sur l'autre et coopère avec le système constant du contrôle de température des fours originaux de chauffage, améliorant considérablement la fluctuation de température de chauffage provoquée par le changement de température environnemental. Par l'application de la technologie ci-dessus dans la machine de soufflement de bouteille, l'uniformité et la stabilité de chauffage de chaque préformation tendent à être complètement cohérentes, qui assure finalement la stabilité et l'uniformité de l'effet de soufflement de bouteille de chaque cavité. Cette unité en circuit fermé a plus loin amélioré les résultats globaux de l'équipement de soufflement de bouteille.

La machine n'est équipée de la détection de la température de préformation à l'extrémité du dernier four de chauffage, si la température de préformation n'atteint pas la température de soufflement, les préformations entrant dans le soufflage de corps creux mais aucun soufflement, sauvant l'air.

III. représentation et avantages

interface homme-machine d'i.The il est facile utiliser. Tout est informatisé, y compris l'ajustement de la température et la distribution de préformation.

II. Le panneau mobile indépendant d'opération, rendent l'opération plus commode et flexible.

III. Préformez déchiffrer, chargement, bouteille manipulant et passants commande sont tous actionnés par le manipulateur d'acier inoxydable automatiquement sans deuxième contamination.

iv. Au cours du processus du système de alimentation de préformation automatique d'embryon, chaque canal de préformation a la détection photoélectrique, commande l'action du moteur supérieur et du cylindre médian, assure la distribution uniforme de la préformation dans chaque canal d'embryon, et a la fonction d'alarmer la pénurie matérielle.

v. Le circuit de refroidissement de refroidissement de circulation aussi bien que la fan avec le convertisseur commandé peuvent protéger le cou de bouteille contre la déformation quand la préformation est chauffée.

vi. L'appareil de chauffage homothermal adopte la réflexion automatique et la boucle bloquée ajustant le système qui a la puissance assurée constamment dans la proportion, non affecté par la fluctuation de la tension. La chaîne de transport est sous peu lancée et paratactique, qui aide à réaliser la consommation de chauffage lent et de puissance faible. En conséquence, la préformation peut être chauffée également et facile à souffler.

vii. L'installation placée des moules permet pour changer des moules facilement d'ici une heure, l'opérateur doit seulement se tenir au sol peut finir ce travail, aucun besoin de se tenir sur le cadre de machine, la sécurité pour la personne est beaucoup plus haute.

viii. Toutes les parties critiques que nous employons pour les machines, telles que les composants électriques et pneumatiques, moteur servo, etc., sont les pièces marquées célèbres importées du Japon, des Etats-Unis et l'Europe, qui assure la stabilité et la longue durée de nos équipements.

IX. La valve de soufflement à haute pression est équipée du dispositif de la conversion en air de basse pression, qui peut assurer la conversion normale sans air de basse pression. La machine est équipée du dispositif à haute pression de récupération d'air, en cours de production de soufflement de bouteille, l'air à haute pression peut recoveried et employée pour le pré-coup de cylindres.

IV. entretien facile

Le système servo de contrôleur d'Omron (contrôleur de mouvement, modulaires) est relié à la machine par l'intermédiaire des câbles de communication particuliers. L'utilisateur peut contrôler toutes les actions de la machine par le contrôleur de mouvement. Une fois que la machine a un défaut, l'interface homme-machine fournira les signaux d'alarme et le rapport de diagnostic de défaut à l'opérateur, l'opérateur peut rapidement trouver la cause du défaut et la dépanner dès que possible par l'affichage de défaut.

Le ★ si la bouteille est bloquée/plein dans le convoyeur d'air, la fonction des préformations de alimentation d'arrêt automatique peut être placé dans le programme par la détection photoélectrique.

★ si l'équipement après le soufflement des arrêts de machine fonctionnant trop longtemps le temps, la lampe de chauffage peut être placée avec la fonction de réduire automatiquement la température, consommation d'électricité économisante et éviter la température excessive dans le siège de chauffage (l'arrangement de température est placé dans l'écran tactile).

V. Safety

Les pièces de échange de la machine de soufflement de bouteille sont équipées des dispositifs de protection et des panneaux d'avertissement.

i. La sécurité des opérateurs

La machine est totalement incluse avec la porte fiable parfaite de sécurité et est également équipée du plat antidérapage en aluminium sur la surface principale, qui peut assurer la sécurité des opérateurs au plus grand degré.

ii. La sécurité de la machine

La technique de détection de points multiples est adoptée pour assurer le fonctionnement sûr du système de positionnement, du système de fixage et du système s'étendant au plus grand degré.

Paramètre technique
