Le PLC commandent 20 litres CHOIENT la machine de soufflement 4000BPH~3200BPH a produit

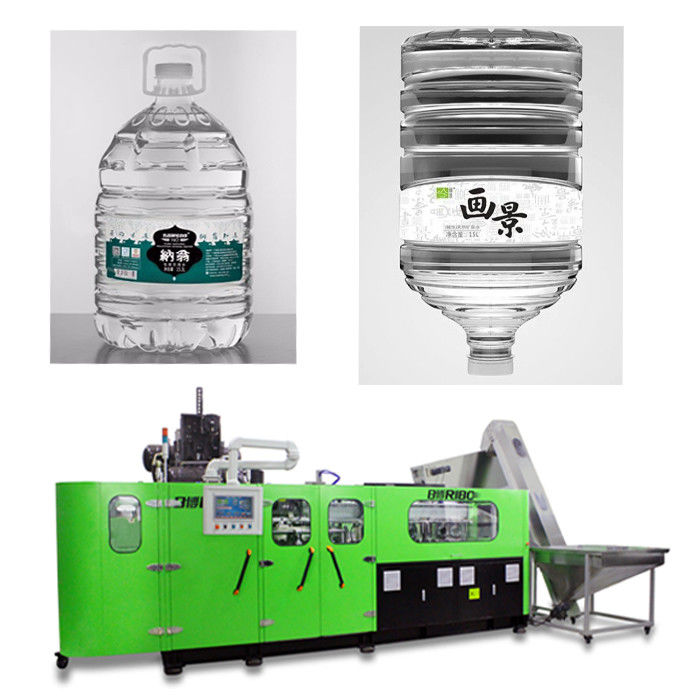

Machine de soufflement de bouteille en plastique complètement automatique de l'animal familier 10L~20L 20 litres de machine de soufflement d'ANIMAL FAMILIER

Introduction de machine de série de R

I. Summary

Machine électrique linéaire de soufflage de corps creux de bouteille d'ANIMAL FAMILIER de série de R la pleine est un ventilateur automatique à grande vitesse d'ANIMAL FAMILIER conçu et développé avec la technologie de soufflement de la bouteille la plus avancée actuellement, les avantages dont peut être décrit en tant que coffre-fort purposed et environnemental rapide, stable, simple, général. Elle s'applique principalement dans des conteneurs d'ANIMAL FAMILIER de soufflage de corps creux pour l'eau, la boisson, le jus, etc. La machine rapporte abondamment avec le rendement élevé. La capacité de chaque cavité a été grimpée jusqu'à 1000~800bph quand la taille de bouteille est égale ou moins qu'à 10L respectivement, qui peut répondre aux exigences à extrémité élevé de client. Équipé du système automatique de chargement de préformation, la machine fonctionne entièrement automatiquement avec à représentation cohérente et grande vitesse, sans interférence de n'importe quel opérateur pendant les processus entiers. En conséquence, la possibilité de la contamination peut être réduite manifestement, qui assure la qualité des produits.

II. développement des technologies

Application de système servo de PLC :

Le système adopté de contrôleur de mouvement d'Omron (type de module d'intégration), utilisant le système de PTO (module de positionnement servo) pour le positionnement ultra-rapide, des capteurs de proximité recherchent la localisation d'objectifs orbitale, envoyant les signaux ultra-rapides au système servo. La position de la voie est détectée en ligne par l'encodeur rotatoire de haute précision intégré le moteur servo, renvoyant aux informations au système de contrôle, en conclusion, le positionnement ultra-rapide est effectuée en plaçant le module.

Application du moteur servo

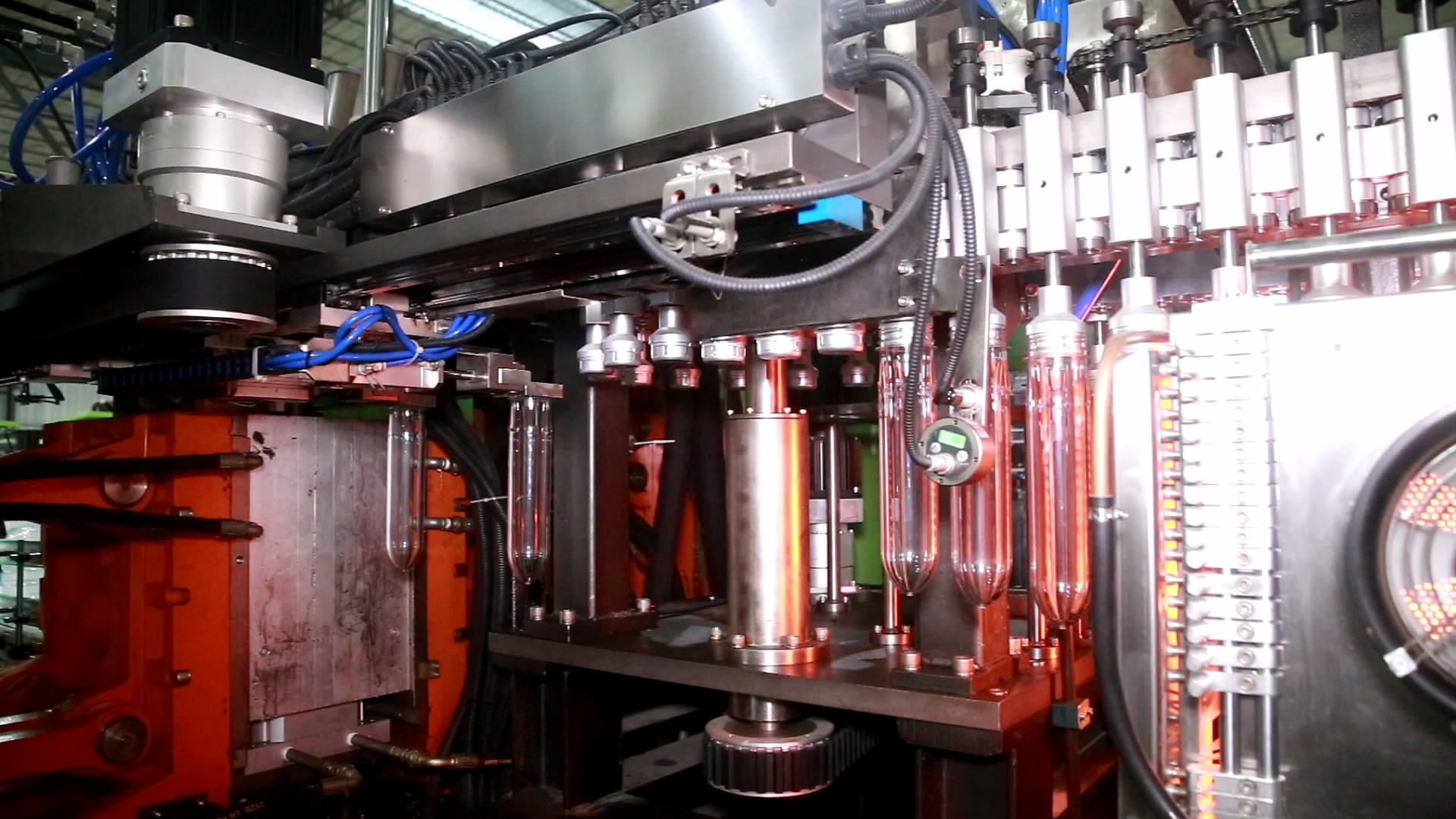

Le mécanisme de mouvement de moule : A adopté le moteur servo pour relier le réducteur de transmission, système de transmission synchrone est adopté pour accomplir l'échange à travers le mouvement des deux mécanismes de charnière des deux côtés du moule transporté par deux tiges de tringlerie respectivement. De cette façon, le moule deux tenant des plats dans le mouvement moyen à l'opposé ou vers l'un l'autre, qui est généralement connu comme ouverture et fermeture de moule. La roue de transport conduite par le moteur servo fait les ronds dans le sens horaire sans interruption, réduisant l'impact de puissance et le port, fait le moule maintenant plus sans à-coup. Chaque rond mène à un cycle complet de moule tenant le mouvement de plats------ouvert et étroit. Également on applique le dispositif de verrouillage suralimenté parair à haute pression de moule qui polit l'impact entre les plats de moule et protège effectivement des moules. En outre, il aide à réduire la visibilité de séparer des lignes sur les bouteilles de finition. Le mécanisme entraîné par un moteur électrique servo de mouvement de moule est conçu et créé sur l'analyse de simulation de construction rigide, qui s'assure que les séries des mouvements de moule sont simples, précises, homogènes et rapides, faisant à durée de cycle 0.2~0.4 seconde.

La préformation alimentant et préformer le mécanisme de transfert de supports de chauffage : Les supports de alimentation de chauffage de molette et de préformation de préformation mécanisme de transfert sont conduits par le type synchrone étape de tringlerie de ceinture de moteur servo d'entraînement. Pour le système de chauffage rotatoire de préformation, les supports de chauffage de préformation est commandés par le moteur variable de fréquence, les préformations (le cou de préformation est vers le haut) sont chauffage rotatoire de 360 degrés ininterrompu, lancement de chauffage de préformation de 63mm, plus de préformations sont ininterrompu chauffées sur la même distance, qui améliore l'efficacité et l'économie d'énergie au-dessus de 40%. Le même moteur servo est utilisé pour fonctionner synchroniquement sur une voie de glissière pour tourner le positionnement ultra-rapide de progression pour simplifier la structure, qui rend la voie de progression rapide et stable, raccourcissent la durée de cycle de production et pour améliorer considérablement l'efficacité de production.

Mécanisme de lancement variable : Ce mechanisam est adopté le moteur servo pour relier la vis directement, la vis tourne un rond, le lancement a été changé de 63.5mm en 250mm directement, s'assure qu'à grande vitesse et précis effectuez la manipulation entre le mécanisme deux.

Système de transfert de préformation avec les pinces et le mécanisme de -alimentation de bouteille : Les préformations passionnées introduisent dans le soufflage de corps creux et la sortie de finition de bouteilles conduite par le même moteur servo et la ceinture synchrone, assurent l'à grande vitesse et précis pour ces deux mouvements.

Le mécanisme s'étendant (en bas de l'étirage) : les tiges s'étendantes sont conduites par un moteur servo d'un seul trait, qui assure le synchronicity du mouvement des tiges et le facilite pour faire l'ajustement avant la production. (Après avoir échangé le soufflage de corps creux, le facilite beaucoup pour ajuster la taille d'étirer des tiges, doivent juste entrer les données sur l'écran tactile, au lieu de faire l'ajustement par le manuel.)

Application de système de chauffage thermostatique

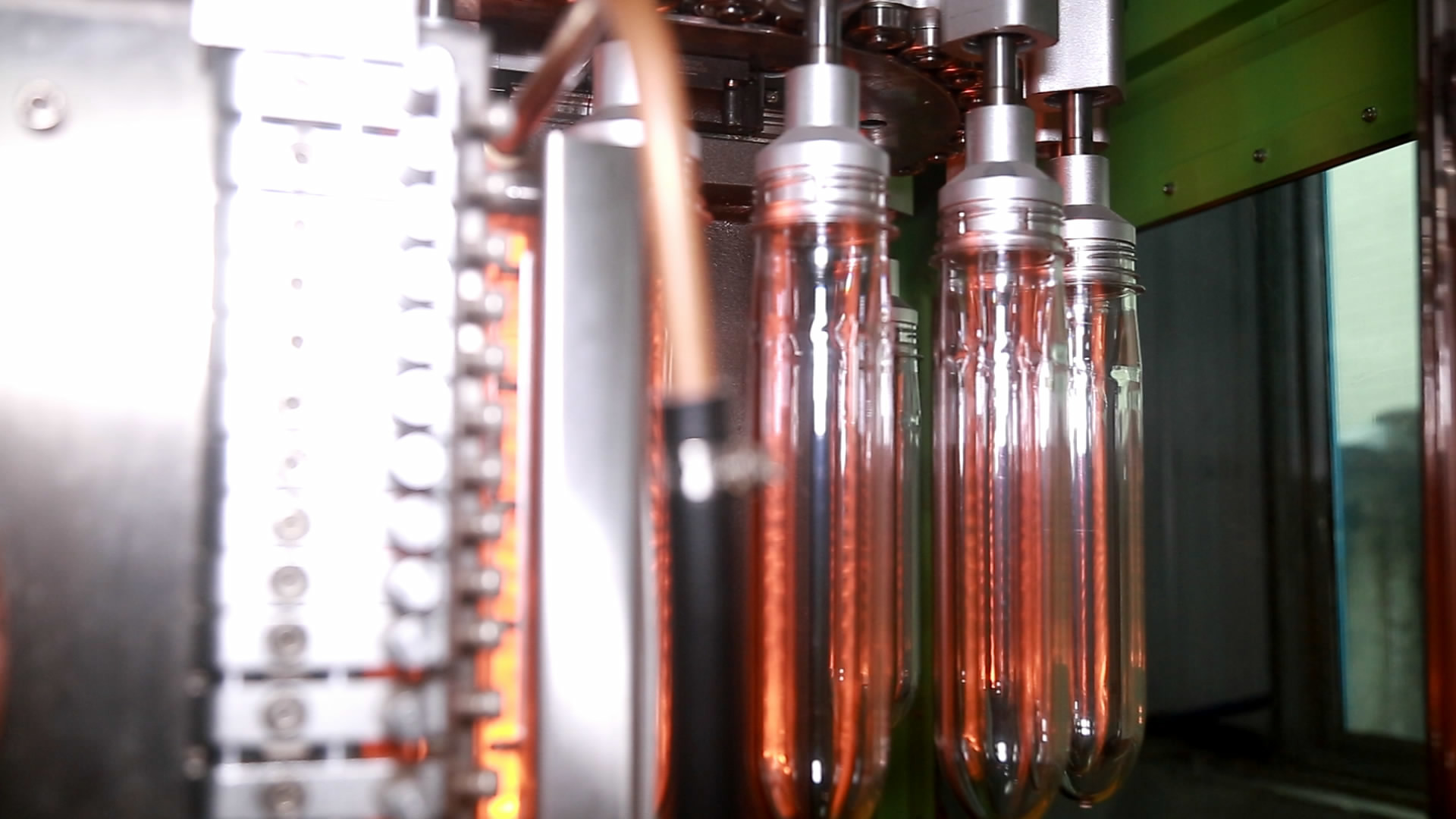

Le système de contrôle modularisé est utilisé dans le four thermostatique de chauffage de blanc de flacon, qui utilisent les lampes infrarouges et le réflecteur pour la préformation de chauffage. Après établissement de la valeur de la température, l'équipement peut automatiquement ajuster la tension de sortie selon le taux sans être affectée par fluctuation de tension et changement de température environnemental. En même temps, il est également refroidi en circulant l'air commandé par le convertisseur de fréquence, qui peut effectivement garantir la température de chauffage interne et la température constante des fours de chauffage, et faire la surface de chaque préformation et sa température interne a uniformément chauffé. D'ailleurs, la bouteille tourne 360 degrés dans les fours de chauffage, de sorte que chaque côté de la préformation puisse être chauffé également, qui améliore le rendement de la bouteille enflée et la gamme d'adaptabilité des préformations à parois épaisses.

L'application du plein régulateur de tension en circuit fermé dans le système de chauffage de préformation :

La température des fours de chauffage sont commandées par le plein régulateur de tension en circuit fermé (avec le retour) qui s'est indépendamment développé par la société de RiBo. Le contrôleur détecte et ajuste la tension de sortie (valeur réglée) à la fréquence de balayage de 100 fois par seconde, afin de réaliser l'effet également de la sortie de tension et résoudre le problème de l'effet thermique instable provoqué par la fluctuation de la chaleur de l'élément de chauffe (lampes) due à la fluctuation de tension de l'alimentation d'énergie. En outre, le système de contrôle en circuit fermé agit l'un sur l'autre et coopère avec le système constant du contrôle de température des fours originaux de chauffage, améliorant considérablement la fluctuation de température de chauffage provoquée par le changement de température environnemental. Par l'application de la technologie ci-dessus dans la machine de soufflement de bouteille, l'uniformité et la stabilité de chauffage de chaque préformation tendent à être complètement cohérentes, qui assure finalement la stabilité et l'uniformité de l'effet de soufflement de bouteille de chaque cavité. Cette unité en circuit fermé a plus loin amélioré les résultats globaux de l'équipement de soufflement de bouteille.

La machine n'est équipée de la détection de la température de préformation à l'extrémité du dernier four de chauffage, si la température de préformation n'atteint pas la température de soufflement, les préformations entrant dans le soufflage de corps creux mais aucun soufflement, sauvant l'air.

Paramètre technique
