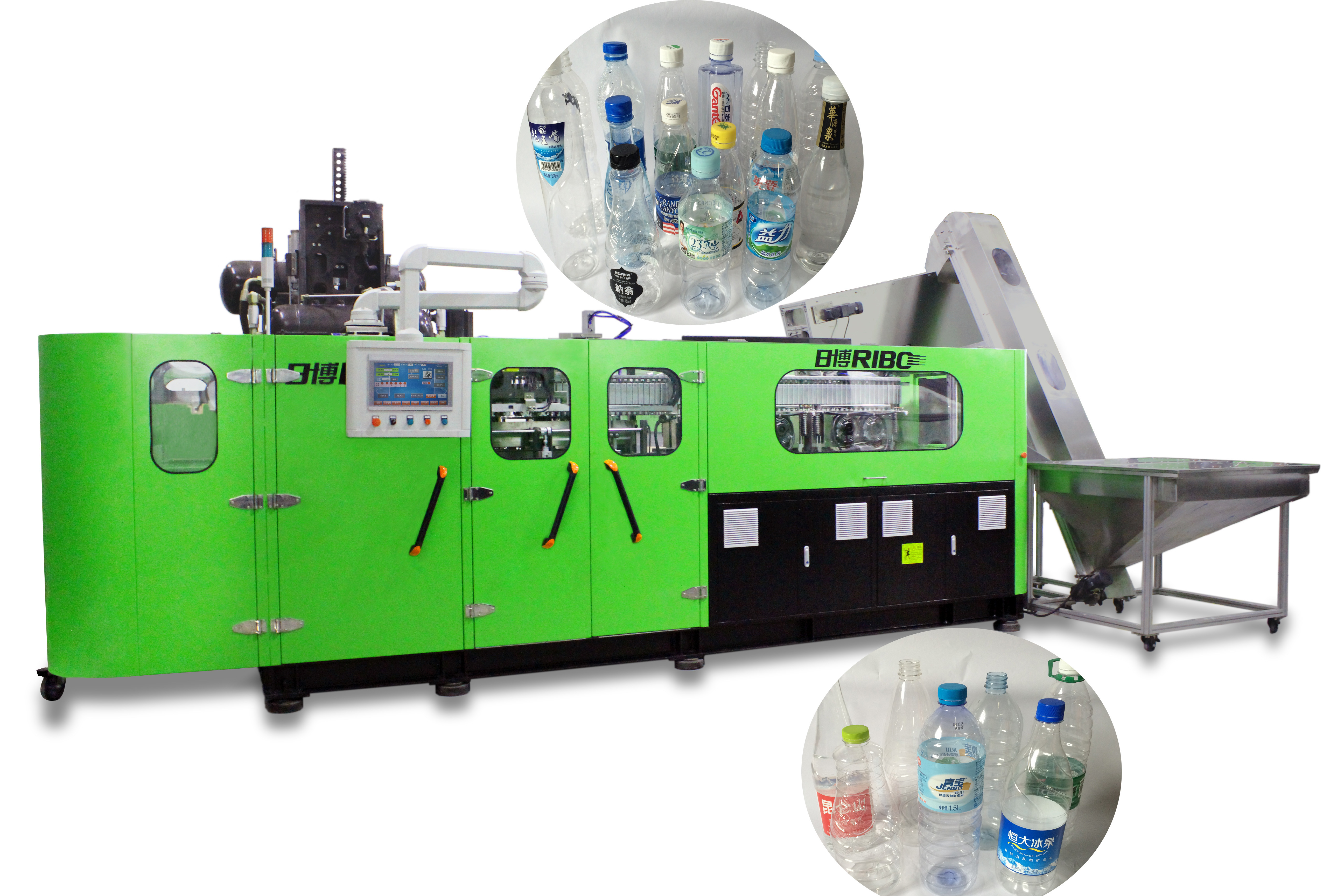

Coup de bout droit d'animal familier de 6 cavités formant le contrôle de PLC de la machine 15000BPH~9000BPH

Machine de soufflage de corps creux de bout droit pour la bouteille de boisson au lait/la bouteille huile de table





Introduction de machine de série de R



I. Summary


Machine électrique linéaire de soufflage de corps creux de bouteille d'ANIMAL FAMILIER de série de R la pleine est un ventilateur automatique à grande vitesse d'ANIMAL FAMILIER conçu et développé



avec la technologie de soufflement de la bouteille la plus avancée actuellement, les avantages dont peut être décrit comme rapide, stable,



coffre-fort purposed et environnemental simple et général. Il s'applique principalement dans des conteneurs d'ANIMAL FAMILIER de soufflage de corps creux pour l'eau, boisson,



jus, etc. La machine rapporte abondamment avec le rendement élevé. La capacité de chaque cavité a été grimpée jusqu'à



2750~2000bph quand la taille de bouteille est égale ou moins qu'à 0.55L respectivement, qui peut rencontrer le client à extrémité élevé



conditions. Équipé du système de chargement automatique de préformation, la machine fonctionne entièrement automatiquement avec à représentation cohérente



et grande vitesse, sans interférence de tout opérateur pendant les processus entiers. En conséquence, la possibilité de la contamination peut être



réduit manifestement, qui assure la qualité des produits.


II. développement des technologies


Application de système servo de PLC :


Système adopté de contrôleur de mouvement d'Omron (type de module d'intégration), utilisant le système de PTO (module de positionnement servo) pour haut



la vitesse plaçant, capteurs de proximité recherchent la localisation d'objectifs orbitale, envoyant les signaux ultra-rapides au système servo.



la position de la voie est détectée en ligne par l'encodeur rotatoire de haute précision intégré le moteur servo, renvoyant les informations



au système de contrôle, en conclusion, le positionnement ultra-rapide est effectué en plaçant le module.


Application du moteur servo


Le mécanisme de mouvement de moule : A adopté le moteur servo pour relier le réducteur de transmission, système de transmission synchrone est



adopté pour accomplir l'échange à travers le mouvement des deux mécanismes de charnière des deux côtés du moule a transporté par deux



tiges de tringlerie respectivement. De cette façon, le moule deux tenant des plats dans le mouvement moyen à l'opposé ou vers l'un l'autre, qui est



généralement connu comme ouverture et fermeture de moule. La roue de transport conduite par le moteur servo fait les ronds dans le sens horaire



sans interruption, réduisant l'impact de puissance et le port, fait le moule maintenant plus sans à-coup. Chaque rond mène à a



cycle complet de moule tenant le mouvement de plats------ouvert et étroit. Également le verrouillage de moule suralimenté par air à haute pression



on applique le mécanisme qui polit l'impact entre les plats de moule et protège effectivement des moules. En outre, il aide à



réduisez la visibilité de séparer des lignes sur les bouteilles de finition. Le mécanisme entraîné par un moteur électrique servo de mouvement de moule est conçu et



créé sur l'analyse de simulation de construction rigide, qui s'assure que les séries des mouvements de moule sont simples, précis,



cohérent et rapide, faisant à durée de cycle 0.2~0.4 seconde.


La préformation alimentant et préformer le mécanisme de transfert de supports de chauffage : La molette de préformation et la préformation de alimentation



le mécanisme de chauffage de transfert de supports sont conduits par le type synchrone étape de tringlerie de ceinture de moteur servo d'entraînement. Pour la préformation rotatoire



le système de chauffage, les supports de chauffage de préformation est commandé par le moteur variable de fréquence, préformations (le cou de préformation est vers le haut) sont



le chauffage rotatoire de 360 degrés ininterrompu, lancement de chauffage de préformation de 48mm, plus de préformations sont ininterrompu chauffés dans



la même distance, qui améliore l'efficacité et l'économie d'énergie au-dessus de 40%. Le même moteur servo est utilisé à synchroniquement



fonctionnez sur une voie de glissière pour tourner le positionnement ultra-rapide de progression pour simplifier la structure, qui fait la voie de progression



rapide et stable, raccourcissez la durée de cycle de production et améliorez considérablement l'efficacité de production.


Exécutez après mécanisme lancement passionné/variable : Ce mechanisam est adopté le moteur servo pour relier la vis



directement, la vis tourne autour, le lancement a été changée de 48mm en 108mm directement, structure a été changée pour s'assurer haut



la vitesse et précis effectuent la manipulation entre le mécanisme deux.


Système de transfert de préformation avec les pinces et le mécanisme de -alimentation de bouteille : Préformations passionnées livrant dans le soufflage de corps creux et



la -alimentation de finition de bouteilles conduite par le même moteur servo et la ceinture synchrone, pour assurer l'à grande vitesse et précis pour



ces deux mouvements.


Le mécanisme s'étendant (en bas de l'étirage) : les tiges s'étendantes sont conduites par un moteur servo d'un seul trait, qui assure



le synchronicity du mouvement des tiges et le facilite pour faire l'ajustement avant la production. (Après avoir échangé le coup



le moule, le facilite beaucoup pour ajuster la taille d'étirer des tiges, doit juste entrer les données sur l'écran tactile, au lieu de



faire l'ajustement par le manuel.)

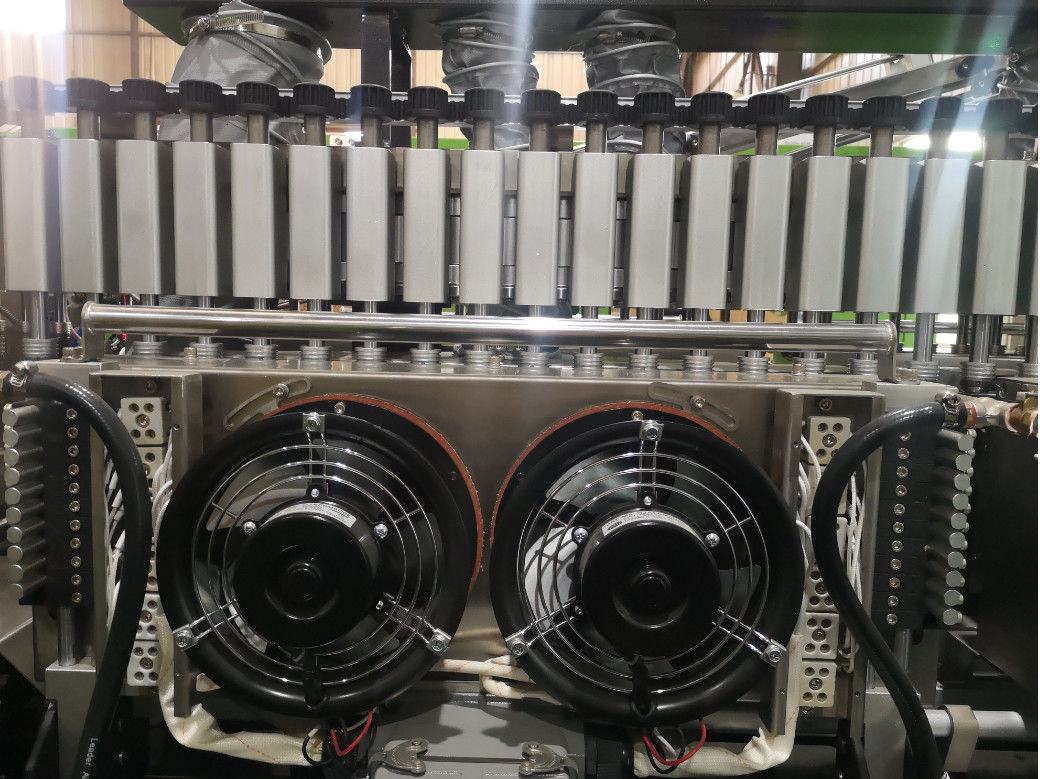

Application de système de chauffage thermostatique


Le système de contrôle modularisé est utilisé dans le four thermostatique de chauffage de blanc de flacon, pour lequel utilisez les lampes infrarouges et le réflecteur



préformation de chauffage. Après établissement de la valeur de la température, l'équipement peut automatiquement ajuster la tension de sortie selon



taux sans être affectée par fluctuation de tension et changement de température environnemental. En même temps, il est également refroidi par



air de circulation commandé par le convertisseur de fréquence, qui peut effectivement garantir la température et la constante de chauffage internes



la température des fours de chauffage, et faire la surface de chaque préformation et de sa température interne a uniformément chauffé.



D'ailleurs, la bouteille tourne 360 degrés dans les fours de chauffage, de sorte que chaque côté de la préformation puisse être chauffé également, qui



améliore le rendement de la bouteille enflée et la gamme d'adaptabilité des préformations à parois épaisses.


L'application du plein régulateur de tension en circuit fermé dans le système de chauffage de préformation :


La température des fours de chauffage sont commandées par le plein régulateur de tension en circuit fermé (avec le retour) qui



indépendamment développé par la société de RiBo. Le contrôleur détecte et ajuste la tension de sortie (valeur réglée) au balayage



fréquence de 100 fois par seconde, afin de réaliser l'effet également de la sortie de tension et résoudre le problème d'instable



l'effet thermique a causé par la fluctuation de la chaleur de l'élément de chauffe (lampes) due à la fluctuation de tension de l'alimentation d'énergie. Dans



l'addition, le système de contrôle en circuit fermé agit l'un sur l'autre et coopère avec le contrôle de température constant des fours originaux de chauffage



système, améliorant considérablement la fluctuation de température de chauffage provoquée par le changement de température environnemental. Par application de



la technologie ci-dessus dans la machine de soufflement de bouteille, l'uniformité de chauffage et la stabilité de chaque préformation tendent à être complètement



cohérent, qui assure finalement la stabilité et l'uniformité de l'effet de soufflement de bouteille de chaque cavité. Cette unité en circuit fermé a



a plus loin amélioré la représentation globale de l'équipement de soufflement de bouteille.


La machine est équipée de la détection de la température de préformation à l'extrémité du dernier four de chauffage, si la température de préformation



n'atteint pas la température de soufflement, les préformations entrant dans le soufflage de corps creux mais aucun soufflement, sauvant l'air.


III. représentation et avantages


interface homme-machine d'i.The il est facile utiliser. Tout est informatisé, y compris l'ajustement de la température et la préformation



distribution.


II. Le panneau mobile indépendant d'opération, rendent l'opération plus commode et flexible.


III. Préformez déchiffrer, chargement, bouteille manipulant et passants commande sont tous actionnés par le manipulateur d'acier inoxydable automatiquement



sans deuxième contamination.


iv. Au cours du processus du système de alimentation de préformation automatique d'embryon, chaque canal de préformation a la détection photoélectrique,



commandez l'action du moteur supérieur et le cylindre médian, assurent la distribution uniforme de la préformation dans chaque embryon



creusez des rigoles, et ayez la fonction d'alarmer la pénurie matérielle.


v. Le circuit de refroidissement de refroidissement de circulation aussi bien que la fan avec le convertisseur commandé peuvent protéger le cou de bouteille contre



déformation quand la préformation est chauffée.


vi. L'appareil de chauffage homothermal adopte la réflexion automatique et la boucle bloquée ajustant le système qui a la puissance a fourni constamment



dans la proportion, non affectée par la fluctuation de la tension. La chaîne de transport est sous peu lancée et paratactique, à la laquelle aide



réalisez la consommation de chauffage lent et de puissance faible. En conséquence, la préformation peut être chauffée également et facile à souffler.


vii. L'installation placée des moules permet pour changer des moules facilement d'ici une heure, l'opérateur a besoin seulement à



le support au sol peut finir ce travail, aucun besoin de se tenir sur le cadre de machine, la sécurité pour la personne est beaucoup plus haut.


viii. Toutes les parties critiques que nous employons pour les machines, telles que les composants électriques et pneumatiques, moteur servo, etc., sont célèbres



pièces marquées importées du Japon, des Etats-Unis et l'Europe, qui assure la stabilité et la longue durée de nos équipements.


IX. La valve de soufflement à haute pression est équipée du dispositif de la conversion en air de basse pression, qui peut assurer la normale



conversion sans air de basse pression. La machine est équipée du dispositif à haute pression de récupération d'air, en cours de bouteille



la production de soufflement, l'air à haute pression peut recoveried et employée pour le pré-coup de cylindres.


IV. entretien facile


Le système servo de contrôleur d'Omron (contrôleur de mouvement, modulaires) est relié à la machine par l'intermédiaire de la communication particulière



câbles. L'utilisateur peut contrôler toutes les actions de la machine par le contrôleur de mouvement. Une fois que la machine a un défaut,



l'interface homme-machine fournira les signaux d'alarme et le rapport de diagnostic de défaut à l'opérateur, l'opérateur peut rapidement trouver



cause du défaut et dépanner dès que possible par l'affichage de défaut.


Le ★ si la bouteille est bloquée/plein dans le convoyeur d'air, la fonction des préformations de alimentation d'arrêt automatique peut être placé dans le programme



par la détection photoélectrique.


★ si la machine après le soufflement des arrêts de machine fonctionnant trop longtemps le temps, la lampe de chauffage peut être placée avec la fonction de



automatiquement réduisant la température, consommation d'électricité économisante et éviter la température excessive dans le siège de chauffage.



(L'arrangement de température est placé dans l'écran tactile)


V. Safety


Les pièces de échange de la machine de soufflement de bouteille sont équipées des dispositifs de protection et des panneaux d'avertissement.


i. La sécurité des opérateurs


La machine est totalement incluse avec la porte fiable parfaite de sécurité et est également équipée du plat antidérapage en aluminium sur le principal



surface, qui peut assurer la sécurité des opérateurs au plus grand degré.


ii. La sécurité de la machine


La technique de détection de points multiples est adoptée pour assurer le fonctionnement sûr du système de positionnement, du système de fixage et du système s'étendant au plus grand degré.





Paramètre technique de machine

Articles		Unité	Modèle
			RiBo-6CR1.5L
Bâti Spec.	Lancement de préformation	millimètre	105
	Lancement de chauffage de préformation	millimètre	38
	No.of Cav.	cav.	6
Conteneur Spec.	Volume de Max.Container	L	1,5
	Chaîne de diamètre de cou	millimètre	18~30
	Diamètre de Max.Containr	millimètre	97
	Taille de Max.Containr	millimètre	325
sortie théorique de ※ de ※		bph	15000~9000
Puissance Spec.	Puissance évaluée	Kilowatt	123
	Puissance	Kilowatt	40~56
Compresseur Spec.	Pression de soufflage	MPA	2.5~3.2
	Consommation d'air	m3/min	6~8
Machine principale Spec.	Taille	millimètre	6843x3312x3250
	Poids	Kilogramme	7500
Note * due aux spécifications de développement techniques continues soyez amélioré sans préavis.
les conceptions *Special correspondent aux besoins de clients.
